ECHOLINK SETUP

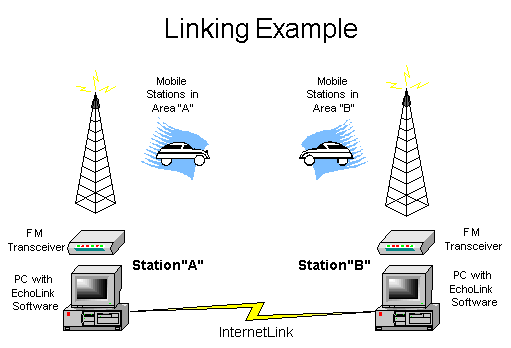

Το EchoLink είναι ένα πρόγραμμα που ενώνοντας το με το Internet μπορείς να μιλήσεις με οποιαδήποτε Ραδιοερασιτέχνη σε όλο τον κόσμο (μέσο του μικρόφωνου του Computer σου) η και ακόμα να ενώσεις κάποιο σταθμό (είτε σταθερό,είτε mobile,είτε κινητό) μέσο του EchoLink,ενός Interface (modem για sound card) και ενός πομποδέκτη και μέσο του Internet με όλο τον κόσμο και φυσικά μόνο με RADIO AMATEUR σταθμούς.
Τους χρήστες του EchoLink μπορούμε να τους χωρίσουμε σε 3 κατηγορίες :
1) στον απλό χρήστη που θα χρησιμοποιήσει μόνο το μικρόφωνο του Computer του για να μιλήσει (πχ SV2BZQ).
2) τον χρήστη που θέλει (και έχει την δυνατότητα να έχει 24η σύνδεση στο Internet) να ενώσει έναν πομποδέκτη και να βγάλει την συνομιλία στον ασύρματο (simplex) (πχ SV2BZQ-L).
3) τον χρήστη που θέλει (και έχει την δυνατότητα να έχει 24η σύνδεση στο Internet) να ενώσει έναν πομποδέκτη και να βγάλει την συνομιλία στον ασύρματο αλλά σε αναμεταδότη (Repeater) (πχ SV2BZQ-R).
Το πρόγραμμα μπορείτε να το κατεβάσετε από : http://www.echolink.org/el/ , στο menu Download δώστε το Call σας και το Email σας.
Τρέξτε το χχχχχχχ.exe αρχείο που θα κατεβάσετε και κάντε εγκατάσταση.
1) Στην πρώτη περίπτωση του απλού χρήστη ακολουθήστε το παρακάτω SETUP :
Τρέξτε το πρόγραμμα του EchoLink :

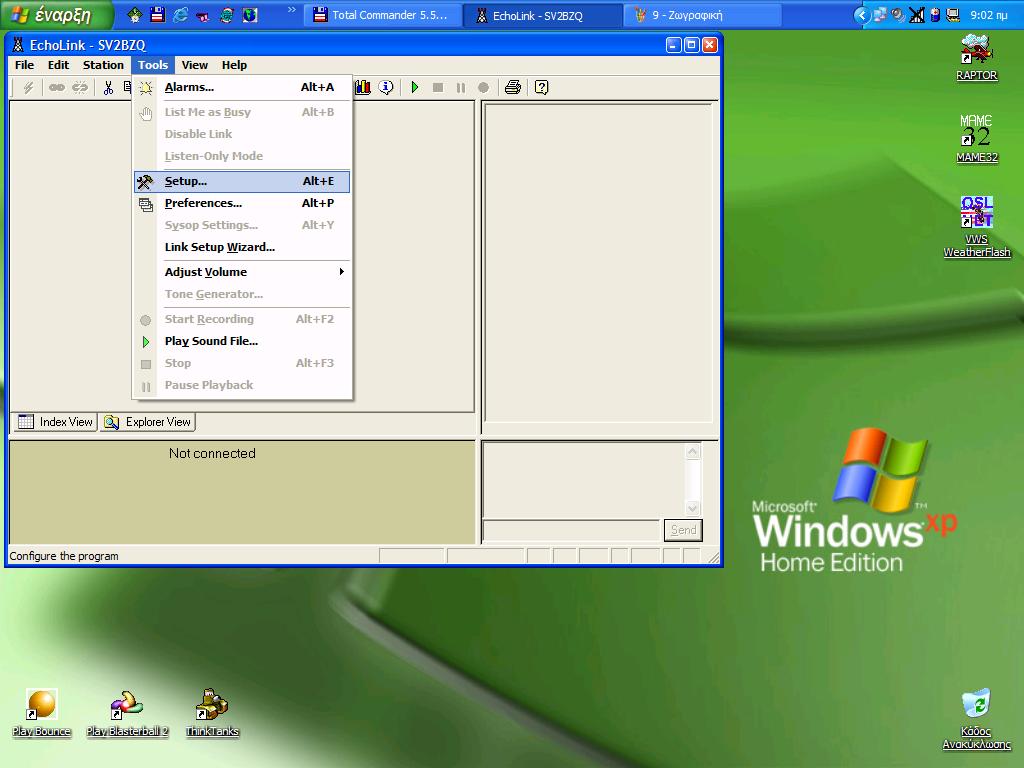

Πηγαίνουμε στο menu : Tools
και επιλεγουμε : Setup

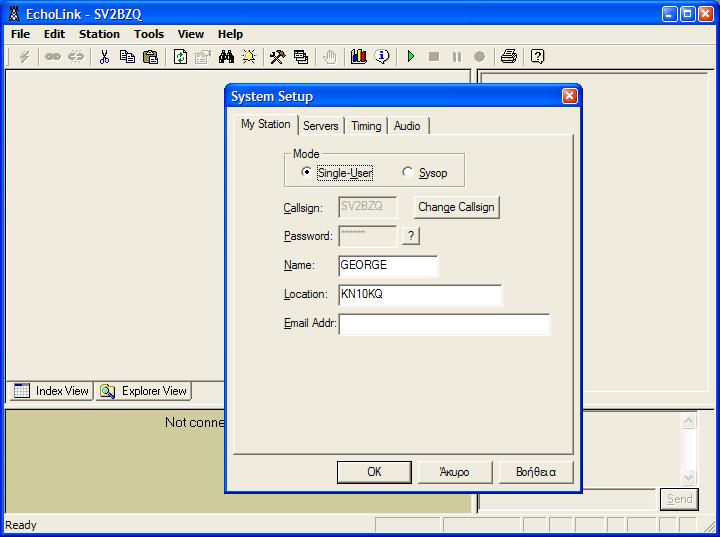

θα εμφανισθεί η παρακάτω καρτέλα :

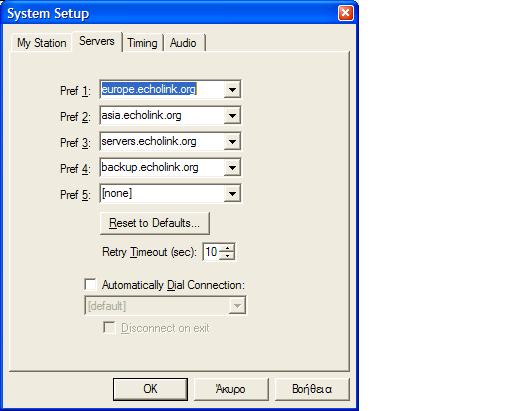

Εδώ επιλέγουμε Single-User και στη θέση Call sign γράφουμε το Call μας (πχ SV2BZQ) , στη θέση Password γράφουμε ένα κωδικό να τον θυμόμαστε (πχ το όνομα μας George),στο Location γράφουμε το στίγμα μας και μια διευκρίνιση για το που βρισκόμαστε (πχ KN10KQ in QRL) και στο Email Addr. γράφουμε το Email μας . Στο menu Servers δεν αλλάζουμε τίποτα .

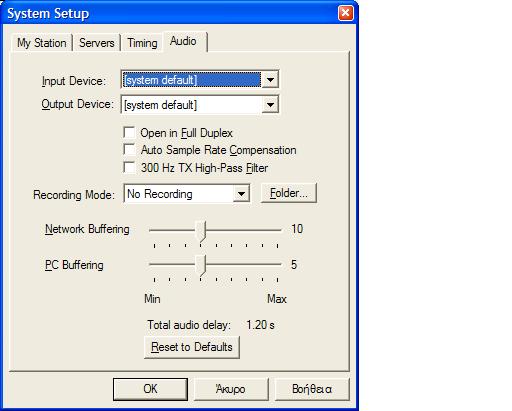

Στο menu Timing κανονικά δεν αλλάζουμε τίποτα εκτός και εάν έχουμε δυο κάρτες ήχου όποτε επιλέγουμε από το Input Device και Output Device την κάρτα που θέλουμε να λειτουργεί το EchoLink, και επίσης εάν ξέρουμε ότι η κάρτα ήχου μας υποστηρίζει Full Duplex τσεκάρουμε την επιλογή .
Επίσης πολύ σημαντικό είναι και το Φίλτρο τον 300 Hz που κάνει καλή δουλεία σε παρά πολλές περιπτώσεις . Το Recording Mode το επιλέγουμε πως θέλουμε να αποθηκεύει κάποια συνομιλία μας οι όλες της συνομιλίες μας και με πια σειρά Calling Η QSO δίπλα υπάρχει το κουμπί Folder με το οποίο επιλέγουμε το φάκελο που θέλουμε να το σώσει .
Τις επιλογές Network Buffering και PC Buffering τις αλλάζουμε μόνο εάν έχουμε πρόβλημα στην σύνδεση μας και η φωνή του συνομιλητή μας έρχεται αλλοιωμένη ή με διακοπές λόγο (μάλλον) κακής σύνδεσης στο Internet (μικρό Baund with) . Μετά πατάμε το κουμπί OK . Μετά πηγαίνουμε πάλη στο menu Tools και επιλέγουμε Preferences.

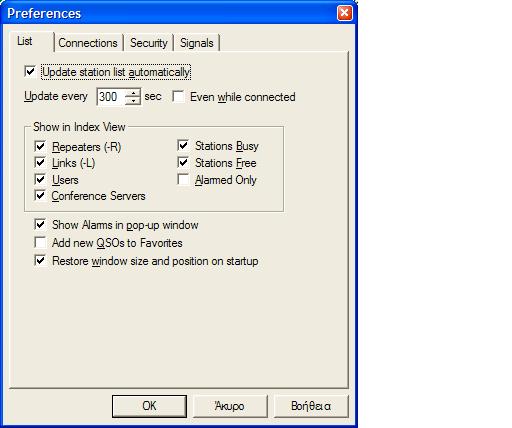

και μας ανοίγει η παρακάτω καρτέλα :
Εδώ στο menu List μπορούμε να επιλέξουμε κάθε πότε θα κάνει Update/Refresh την λίστα και να μας ενημερώνει για καινούργιους σταθμούς και ποίοι σταθμοί αποχώρισαν . Επίσης ποιους σταθμούς θέλουμε να βλέπουμε στην οθόνη μας . Μετά επιλέγουμε Connections :

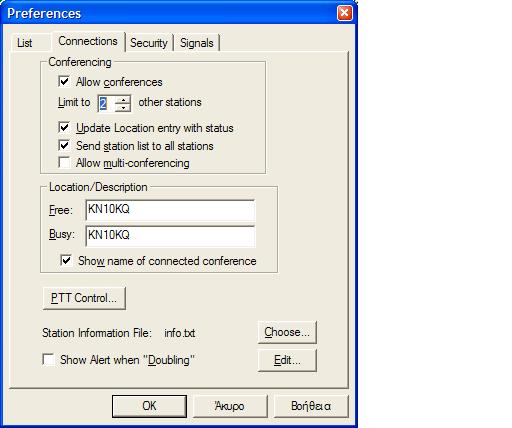

Εδώ επιλέγουμε και τσεκάρουμε την εντολή Allow Conferences διότι εάν δεν την επιλέξουμε δεν θα μπορεί να ενωθεί κανένας με εμάς και από κάτω επιλέγουμε ανάλογα με τι σύνδεση Internet έχουμε (δηλαδή ανάλογα με το baud with που διαθέτουμε) επιλέγουμε και δίνουμε εντολή στο πρόγραμμα πόσοι σταθμοί να ενωθούν ταυτόχρονα μαζί μας (συνήθως για απλή σύνδεση όχι πάνω από έναν (1) σταθμό , και σε ISDN όχι πάνω από δυο) , τις 3 επόμενες επιλογές τις επιλέγουμε .

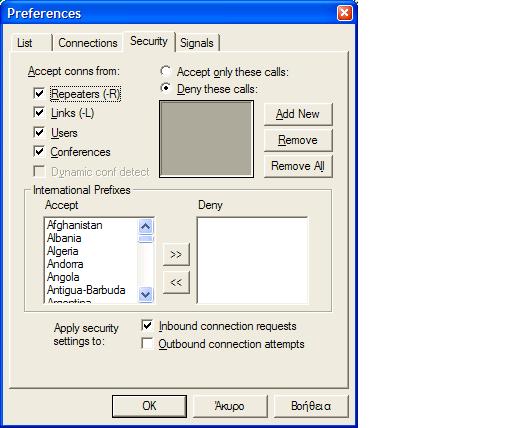

Στην επιλογή Location/Description γράφουμε και εδώ ένα μήνυμα μας . Στο μενού Security :
επιτρέπουμε η απορρίπτουμε να ενωθούν μαζί μας συγκεκριμένα Prefixes ή συγκεκριμένοι σταθμοί να μην ενώνονται Repeaters ή Links ή Users κτλ.

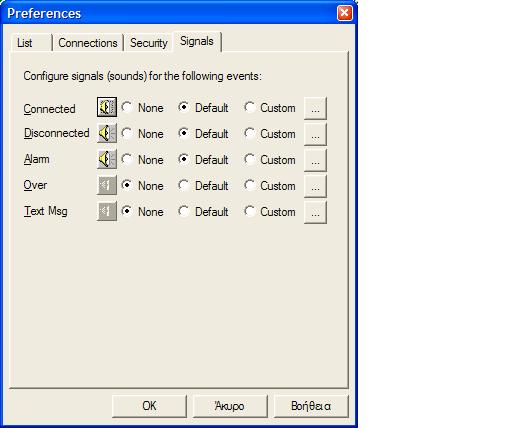

Στο μενού Signals επιλέγουμε ,απορρίπτουμε η βάζουμε δικούς μας ήχους στο σύστημα μας

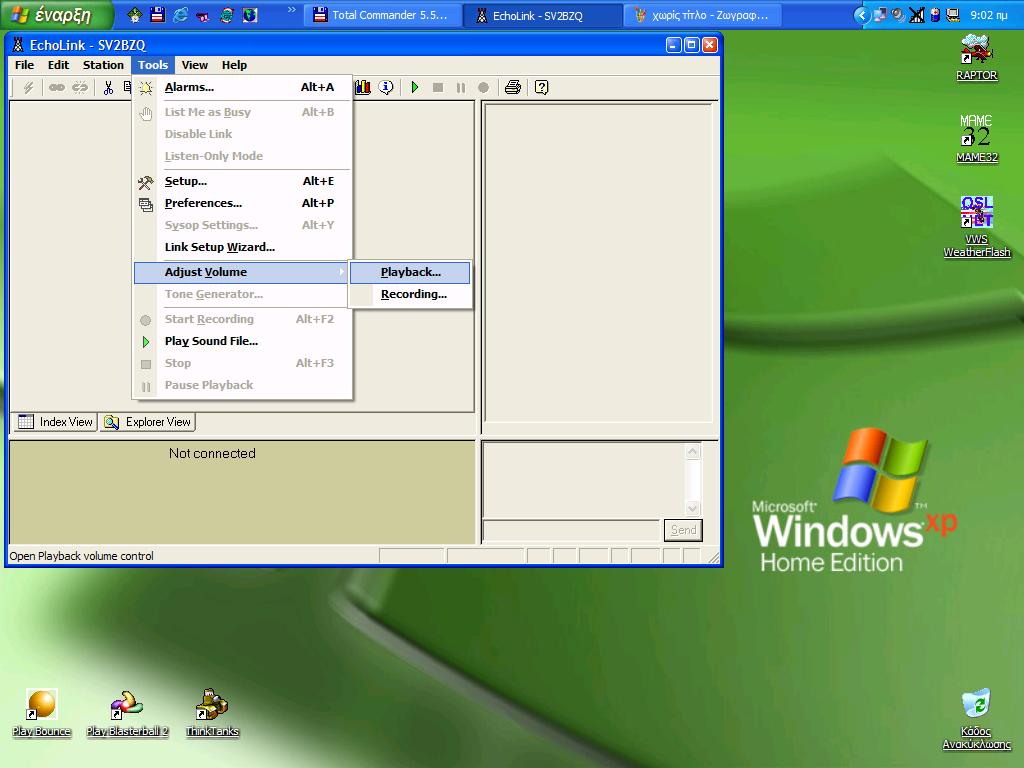

Στο μενού Tolls ----> Adjust Volume
μπορούμε να καλέσουμε και να σεταρουμε την κάρτα ήχου μας .
Οι χρήστες που θέλουν να ενώσουν το πρόγραμμα με το ΙΝΤΕΡΝΕΤ έχουν ακόμα ένα μενού να σεταρουν .

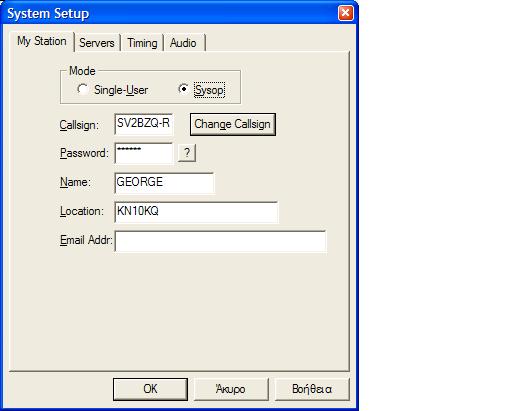

Αφού πάμε στο μενού Tools και μετά επιλέγουμε Setup και στο Call sing δίνουμε το Call sing μας (π.χ. SV2BZQ) και στο τέλος -L εάν κάνουμε εκπομπή Simplex (π.χ. SV2BZQ-L) και -R εάν κάνουμε εκπομπή σε Repeater (π.χ. SV2BZQ-R)

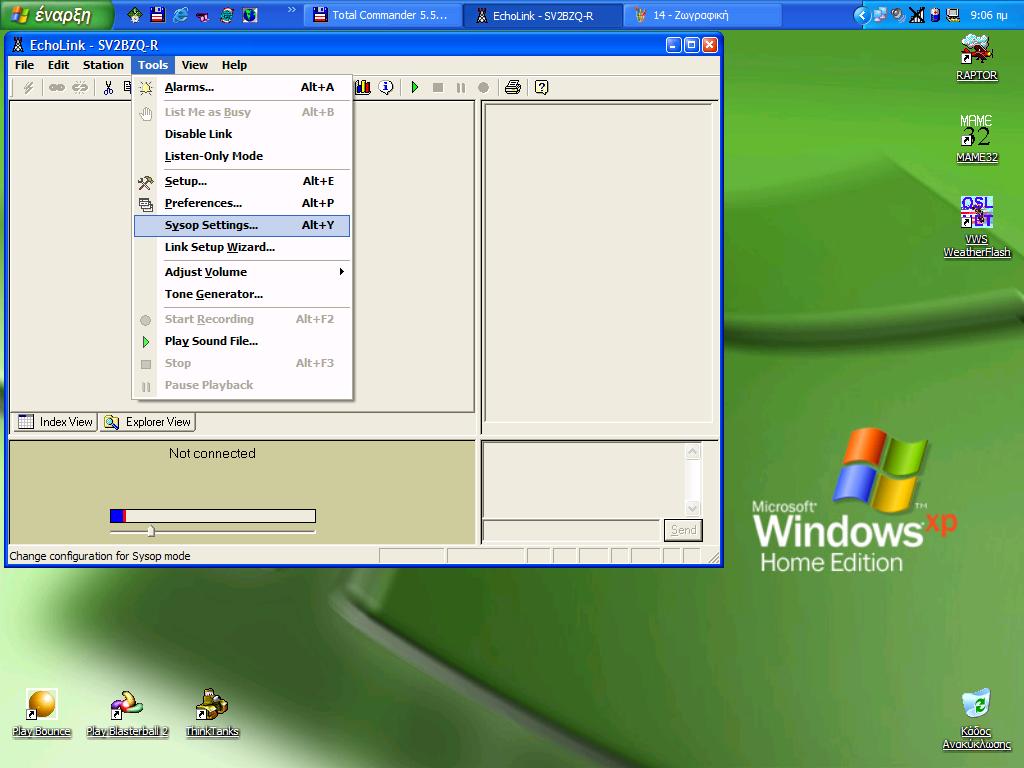

τότε μόνο μας ενεργοποιείτε ένα άλλο μενού Tools ----> Sysop Setup

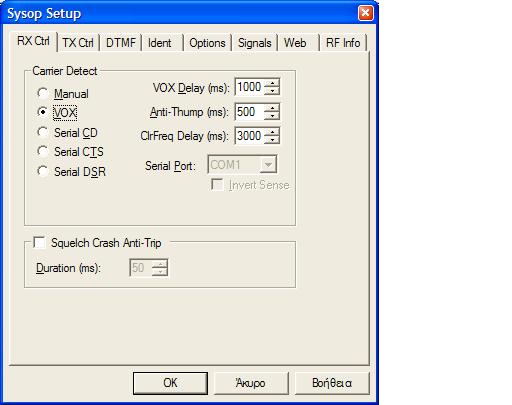

στο μενού RX Ctrl
κάνουμε ρύθμισης τις λήψης μας (για VOX , SQUELCH κτλ)

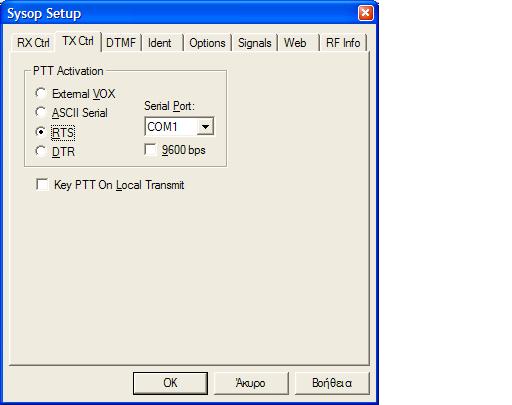

στο μενού TX Ctrl
ρυθμίζουμε σε ποια COM έχουμε ενώσει το Interface (modem για sound card) για να κάνη PTT η εάν έχει το Interface μας VOX κτλ.

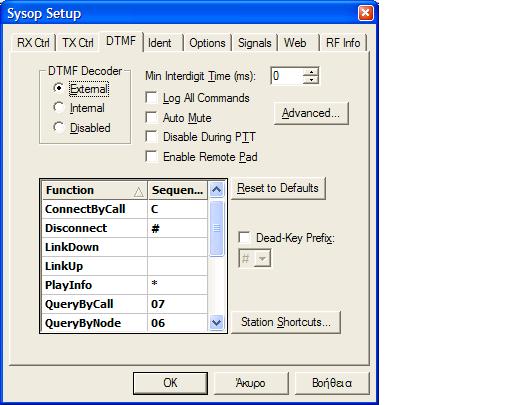

στο μενού DTMF
ρυθμίζουμε και αλλάζουμε άμα χρειαστεί τις εντολές που δέχεται το DTMF .

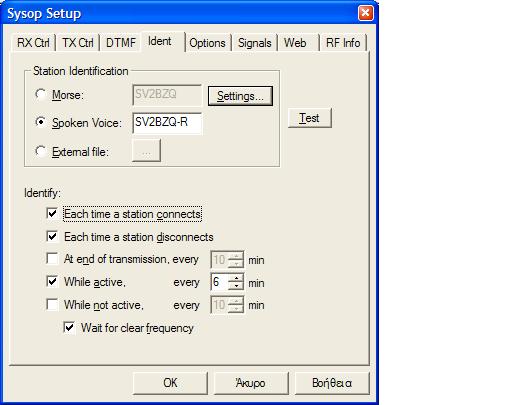

στο μενού Ident
ρυθμίζουμε τους χρόνους και τι να λέει όταν είναι ενωμένο με κάποιον σταθμό η και όταν δεν είναι κανένας ενωμένος.

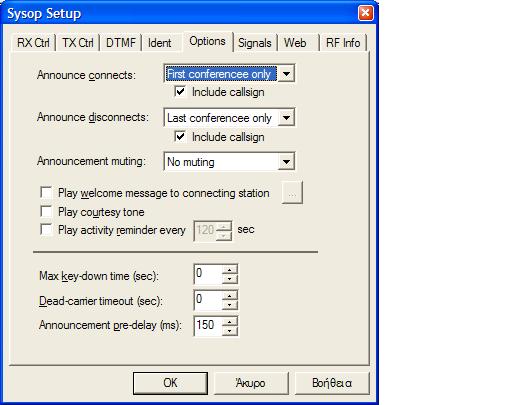

επίσης το ίδια ρυθμίζουμε και στο μενού OPTIONS

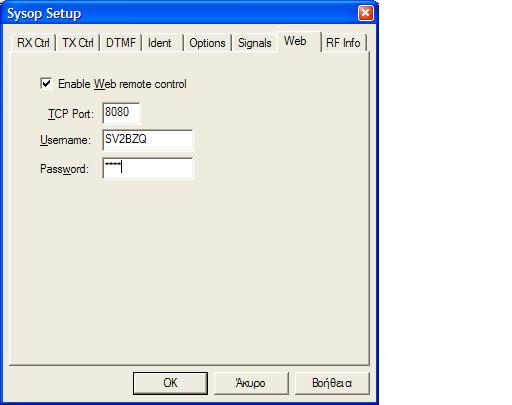

στο μενού Web
μπορούμε να ενεργοποιήσουμε τον Web Server του για διαχειρισμο μέσο TCP-IP (INTERNET η LOCAL AREA NETWORK).

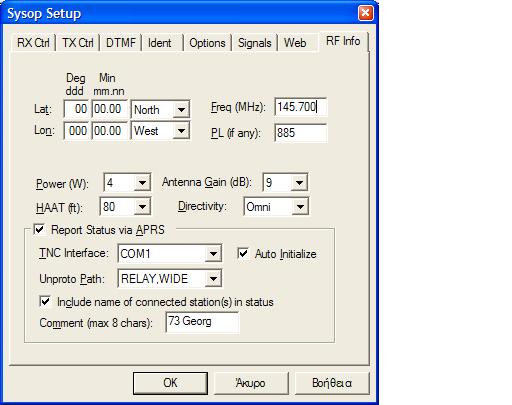

το μενού RF Info
μας δίνη την δυνατότητα να το ενώσουμε με ένα ξεχωριστώ TNC και πομποδέκτη και να βγάζει OBJECT στην συχνότητα του APRS με πληροφορίες ποιος είναι ενωμένος και διάφορες άλλες πληροφορίες .

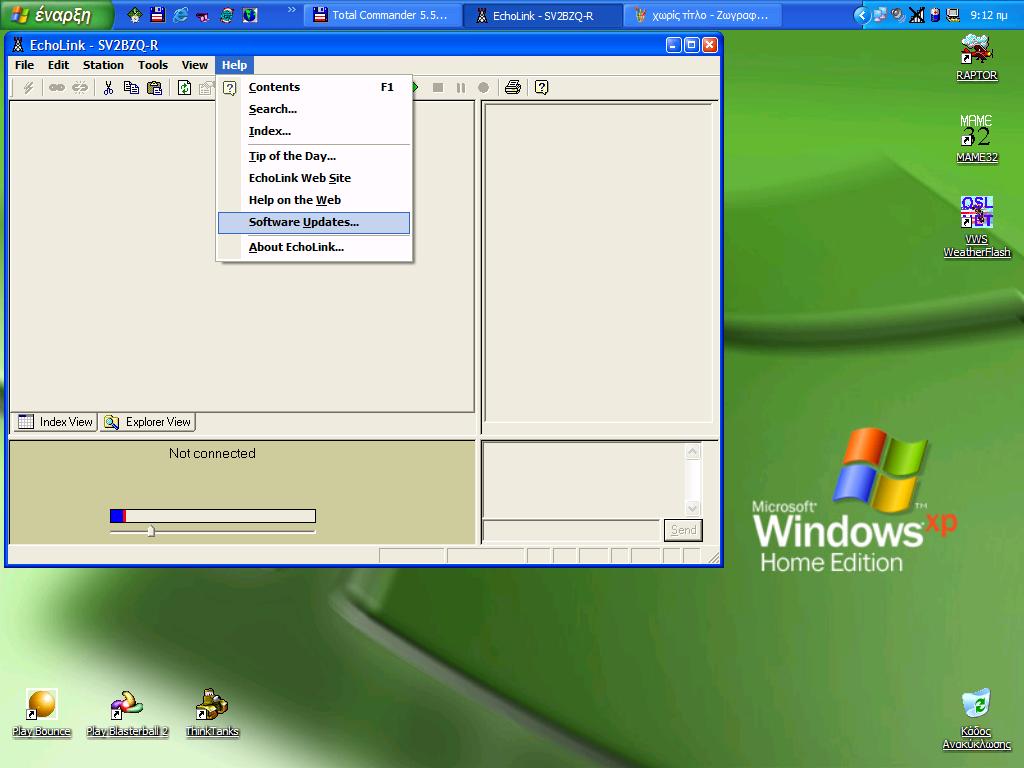

Μπορούμε να κάνουμε και Live Update από το μενού HELP ----> Software Updates
Μπορούμε από το μενού Tolls ----> Alarms να ρυθμίσουμε το πρόγραμμα εάν ενωθεί κάποιος σταθμός που μας ενδιαφέρει να μας ενημερώσει
Οι χρηστές που δεν έχουν δυνατότητα INTERNET η PC τότε με έναν απλό πομποδέκτη (φορητό η mobile , αρκεί να έχει DTMF) πληκτρολογώντας μια από τις παρακάτω εντολές μπορεί να ενωθεί με κάποιο άλλο σταθμό οπουδήποτε στον κόσμο , (π.χ. για να ενωθούμε με την Αθήνα το μόνο που έχουμε να κάνουμε είναι να πάμε στην συχνότητα του Eckolink (στην Θεσσαλονίκη και Έδεσσα είναι 145,700 με υποτονο 88,5 ) και πληκτρολογούμε από το DTMF του πομποδέκτη μας το νούμερο Node που έχει η περιοχή τις Αθήνας (η οποιαδήποτε άλλης περιοχής θέλουμε) : 70401 . Όταν τελειώσουμε το QSO μας τότε πατάμε το # από το DTMF μας και κλείνει η σύνδεση μας
Τα νούμερα Node και άλλες πληροφορίες κάθε περιοχής θα τα βρούμε στην παρακάτω διεύθυνση :
http://www.echolink.org/el/logins.asp
http://www.echolink.org/el/links.asp
Παρακάτω σας εμφανίζω έναν πίνακα με τις εντολές DTMF που δέχεται το σύστημα
| Command | Description | Default |
| Connect | Connects to a station on the Internet, based on its node number. | num |
| Connect by Call | Connects to a station on the Internet, based on its callsign. | C+call+# |
| Random Node | Selects an available node (of any type) at random, and tries to connect to it. | 00 |
| Random Link | Selects an available link or repeater (-L or -R) at random, and tries to connect to it. | 01 |
| Random Conf | Selects a conference server at random, and tries to connect to it. | 02 |
| Random User | Selects an available single-user station at random, and tries to connect to it. | 03 |
| RandomFavNode | Selects an available node (of any type) at random from the Favorites List, and tries to connect to it. | 001 |
| RandomFavLink | Selects an available link or repeater (-L or -R) at random from the Favorites List, and tries to connect to it. | 011 |
| RandomFavConf | Selects a conference server at random from the Favorites List, and tries to connect to it. | 021 |
| RandomFavUser | Selects an available single-user station at random, and tries to connect to it. | 031 |
| Disconnect | Disconnects the station that is currently connected. If more than one station is connected, disconnects only the most-recently-connected station. | # |
| Disconnect All | Disconnects all stations. | ## |
| Reconnect | Re-connects to the station that most recently disconnected. | 09 |
| Status | Announces the callsign of each station currently connected. | 08 |
| Link Down | Disables EchoLink (no connections can be established). | (none) |
| Link Up | Enables EchoLink. | (none) |
| Play Info | Plays a brief ID message. | * |
| Query by Call | Looks up a station by its callsign, and reads back its node number and status. | 07+call+# |
| Query by Node | Looks up a station by its node number, and reads back its callsign and status. | 06+num |
| Profile Select | Switches to a different stored set of configuration settings (0 through 9). | B#+num |
| Listen-Only On | Inhibits transmission from RF to the Internet. | 0511 |
| Listen-Only Off | Restores normal transmission from RF to the Internet. | 0510 |
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ |
R/L |
ΠΕΡΙΟΧΗ | NODE | CODE | ΣΥΧΝΟΤΗΤΑ | TSQ |
| SV0LU | L | ΣΠΑΡΤΗ | 200213 | 32 | ||
| SV1BDS | L | ΑΘΗΝΑ | 70401 | 11 | 431.100 | 88.5 |
| SV1CIF | L | ΑΓΡΙΝΙΟ | 12 | |||
| SV1EAG | L | ΑΣΠΡΟΠΥΡΓΟΣ | 165349 | 13 | 431.825 | 77.0 |
| SZ1GRC | L | ΑΘΗΝΑ | 6519 | 14 | 144.975 | 77.0 |
| SV1SV | R | ΑΘΗΝΑ | 255006 | 16 | RU1(RU5) | 88.5 |
| SV1BDS | R | ΑΘΗΝΑ | 69276 | ----- | RU1 | |
| SV2BZQ | R | ΕΔΕΣΣΑ | 121496 | 21 | R4 | 88.5 |
| SV2ESB | L | ΚΟΖΑΝΗ | 204788 | 22 | 145.550 | |
| SV2AYW | L | ΠΤΟΛΕΜΑΙΔΑ | 233828 | 23 | 144.950 | 71.9 |
| SZ2GR | L | Α.ΘΕΣΣΑΛΟΝΙΚΗ | 131883 | 24 | 145.525 | 71.9 |
| SZ2T | R | Δ.ΘΕΣΣΑΛΟΝΙΚΗ | 269512 | 25 | 439.900-7.6 | 118.8 |
| SV2CTV | L | ΣΤΑΥΡΟΥΠΟΛΗ | 270269 | 26 | 432.850 | 88.5 |
| SV3CHA | L | ΡΙΟ-ΠΑΤΡΑ | 79406 | 31 | 145.475 | |
| SV3CHF | R | ΔΟΛΙΑΝΑ | 216308 | 33 | R2 | 88.5 |
| SW4MZA | L | ΤΡΙΚΑΛΑ | 328823 | 41 | 144.990 + 431.125 | 71.9 |
| SV6EXB | L | ΛΑΡΙΣΑ | 176156 | 42 | 431.100 | 88,5 |
| SV5DDR | R | ΡΟΔΟΣ | 167989 | 51 | R2 + 430.650 | 77.0 |
| SV6DBG | R | ΙΩΑΝΝΙΝΑ | 79909 | 61 | R6 | 77.0 |
| SZ6IOA | L | ΙΩΑΝΝΙΝΑ | 135174 | ------ | 145.550 | |
| SZ7XTH | R | ΞΑΝΘΗ | 486475 | ------ | R4b | 91,5 |
| SV7JWS | L | ΚΟΜΟΤΗΝΗ | 268691 | 71 | 145.275 + 439.500 | 88.5 |
| SV8FMT | L | ΣΑΜΟΣ | 117388 | 83 | 431.100 | 88.5 |
| SZ8XIO | R | ΧΙΟΣ | 213012 | 82 | R0 | 107.2 |
| SV8BUS | R | ΛΕΥΚΑΔΑ | 166234 | 84 | R3 | 88.5 |
| SV9AKH | L | ΙΕΡΑΠΕΤΡΑ | 86974 | ----- | 431.100 | 88.5 |
| SZ9ERK | L | ΗΡΑΚΛΕΙΟ | 194087 | 91 | 145.475 | 88.5 |
| SV9GPX | L | ΙΕΡΑΠΕΤΡΑ | 226875 | 92 | 145.550 | 88.5 |
| *GREECE* | - | GREECE CONFERENCE | 281005 | 99 | CONFERENCE | 0/100 |
| KB2JKW | R | N.ΥΟΡΚH | 214402 | 19 | ||
| VK2IR | L | SYDNEY | 3364 | 29 | ||
| OH2GKR | FINLAND | 28 | ||||
| KE5DCI | L | LAFAYETTE LOUISIANA | 241890 | 39 |
Ελπίζω να σας βοήθησα αρκετά για παρατηρήσεις η διορθώσεις στείλτε Email : sv2bzq@otenet.gr
